无密封无轴封可调速电动抽液泵 hd-e2-v ss304 插桶泵

来源：金沙澳门官网发布时间：2019-04-13 点击：

hd系列无轴封可调速插桶泵、电动抽液泵
泵管材质：聚丙烯(pp)、聚偏二氟乙烯（pvdf）、不锈钢304及不锈钢316l可选
驱动方式：电动或气动驱动，满足不同动力源

hd系列电动抽液泵是金沙澳门官网为满足市场客户需要开发的一种新型产品，具有技术先进，性能稳定，操作方便，质量可靠、性价比高等诸多优点。为了保证产品的品质，我们所有的关键部件均采用原装进口零件，深沟球轴承、氟橡胶骨架油封，轴套分别采用瑞士、日本、台湾的产品，是目前国内唯一可以替代进口桶泵产品的理想选择。hd系列电动抽液泵采用无密封无轴封设计，无需考虑液体对密封圈的侵蚀；分段模块化的泵管设计技术，泵体与电机采用螺纹式法兰安装盘，使泵的使用、拆装和维护变得十分简单，无需辅助工具即可实现对任何零部件的更换。

马达采用国内技术领先的无级可调速马达，具有噪声低，冲击小的优点。调速马达的使用，使液体的输送流速变得可控，只需一款产品就可以替代传统型对不同功率产品的要求。所有电动马达，均采用内置安全开关技术，有效防置因过载和电流过大，而损坏电机；低压保护技术的采用，可有效预防泵在突然断电后再重启时发生意外，从而保证了马达的高可靠性和耐用性。

产品广泛的应用于电子业、光电业、半导体业、废水处理业石化业、电镀业、化学业、食品业、生化科技业、饮料业、制药业、畜牧业、化妆品业、建筑业、造纸业、石化业、船业、纺织业、油漆业、汽车业等行业。

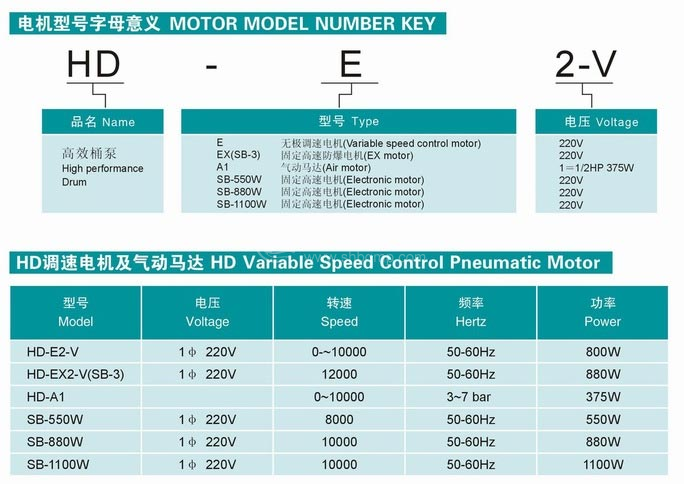

hd抽液泵插桶泵电机型号意义

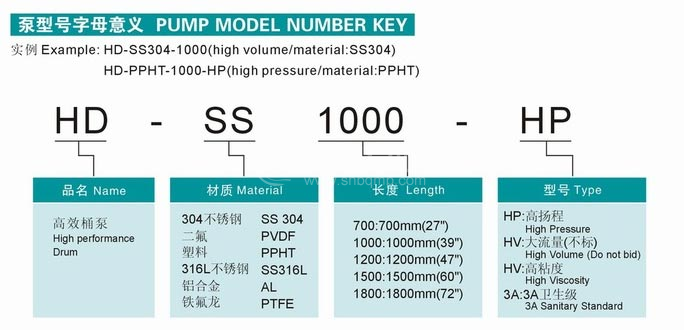

hd电动抽液泵插桶泵泵型号意义

电机型号字母意义：
例如：hd-e-2-v
hd表示高效桶泵high performance drum
e表示无级调速电机（variable speed control motor）
ex表示固定高速防爆电机（ex motor）
a1表示气动马达(air motor)
sb-550w固定高速电机
sb-880w固定高速电机
sb-1100w固定高速电机
2-v表示电压220v

hd调速电机及气动马达常见型号：hd-e2-v、hd-ex2-v(sb-3) 、hd-a1、sb-550w、sb-880w、sb-1100w。

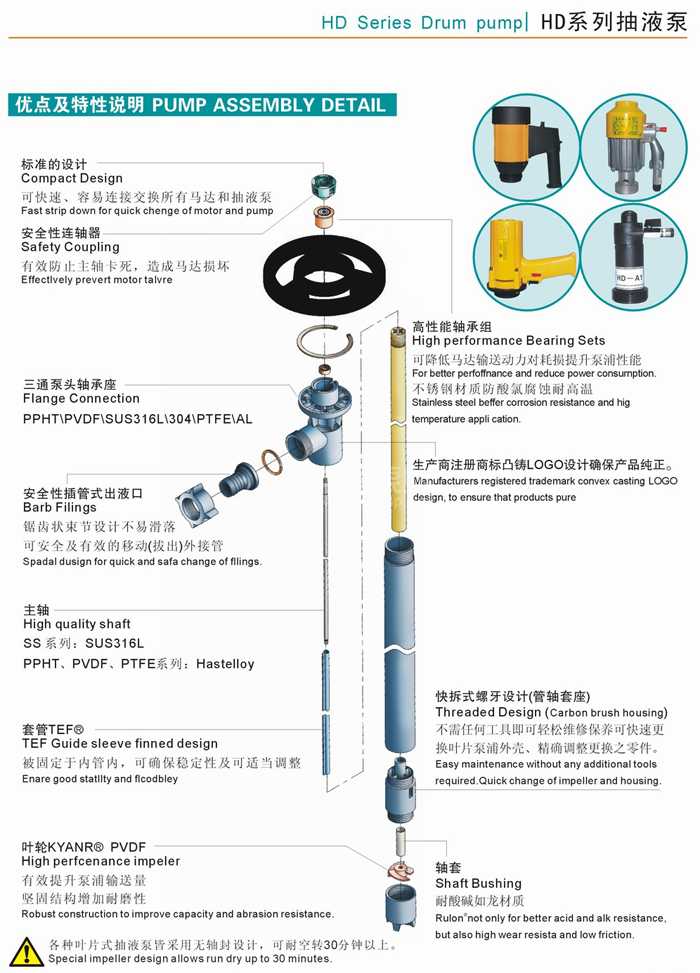

上海邦泉泵业无密封无轴封桶泵电动抽液泵结构图

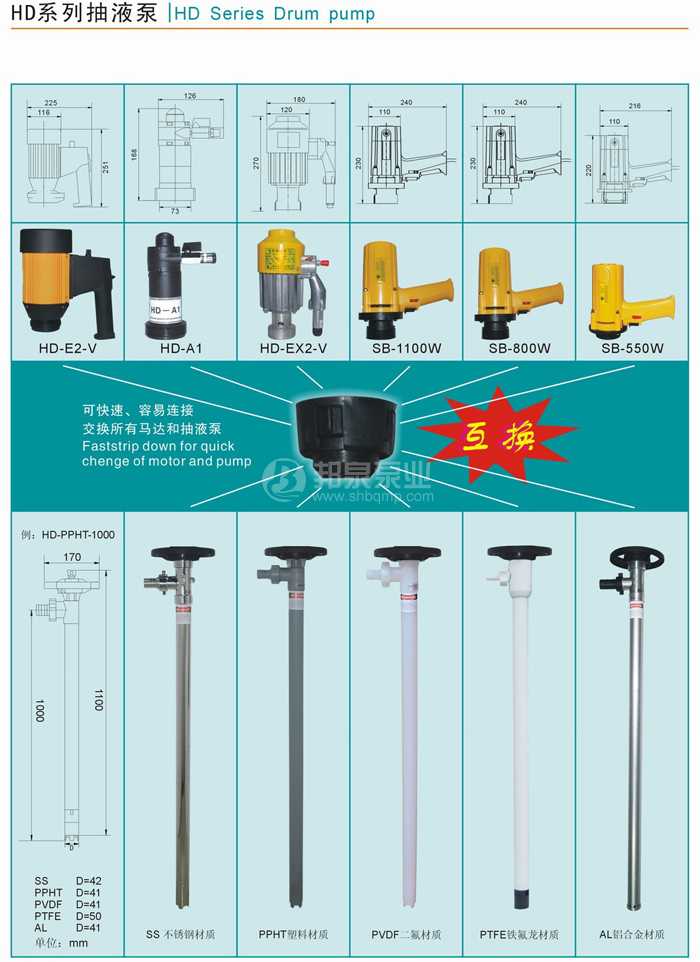

上海邦泉泵业抽液泵电机和泵管配套说明

■ 安全性
无泄漏：泵管无泄漏设计，无需考虑液体对密封圈的侵蚀，更适合腐蚀性化工液体的输送。
过载保护：电机配有过载保护装置。

■ 经济实用性
轻便：泵管和马达总重量在4-10kg，易于携带，移动。
快捷：2-3分钟可以清空一个200l标准桶。
无轴封：无泄漏结构，不需要使用机械密封，降低维修成本。

■ 通用性
多种材质：多种材质的泵管，聚丙烯(pp)、聚偏二氟乙烯（pvdf）、不锈钢304及不锈钢316l等材质的应用，让绝大部分低粘度到中等粘度，一般腐蚀到强腐蚀的液体的输送，变得轻松可靠，可以满足80%以上的场合的应用。
多种驱动方式：电动或气动驱动，满足不同动力源。

■ 易用性
人性化设计：符合人体工学的外形设计，更易操作者使用。
适用性强：可以输送普通介质到各类强酸强碱，及易燃易爆液体。
接口方便：标准g1”螺纹出口，适合连接各类接头。
改进型联轴器：安装无需对中，连接只需数秒钟。

hd系列无轴封可调速插桶泵、电动抽液泵性能参数最大流量、最高扬程、电机再功率，转速、泵管直径、出口直径、泵管材质、耐温度、适用粘度、轴材质、适用比重说明

电机类型	产品型号	最大流量升/分	最高扬程米	电机功率 w	转速转/分	泵管直径	出口直径	泵管材质	耐温（度）	适用粘度	轴材质	适用比重
普通调速电机 220v 50hz	hd-e2-v al-□	165	10	800	10000	41mm	25	al 铝合金	100	1000 cps	ss304	〈1.8
	hd-e2-v al-□hp	100	28	800	10000	41mm	25	al 铝合金	100	1200 cps	ss304	〈1.8
	hd-e2-v ss304-□	165	10	800	10000	42mm	25	不锈钢ss304	100	1000 cps	ss316l	〈1.8
	hd-e2-v ss304-□hp	100	28	800	10000	42mm	25	不锈钢ss304	100	1200 cps	ss316l	〈1.8
	hd-e2-v ss316l-□	165	10	800	10000	42mm	25	不锈钢ss316l	100	1000 cps	ss316l	〈1.8
	hd-e2-v ss316l-□hp	100	28	800	10000	42mm	25	不锈钢ss316l	100	1200 cps	ss316l	〈1.8
	hd-e2-v ppht-□	165	10	800	10000	41mm	25	pp	80	1000 cps	ss316l 哈氏合金	〈1.8
	hd-e2-v ppht-□hp	100	28	800	10000	41mm	25	pp	80	1200 cps	ss316l 哈氏合金	〈1.8
	hd-e2-v pvdf-□	165	10	800	10000	41mm	25	pvdf	100	1000 cps	哈氏合金	〈1.8
	hd-e2-v pvdf-□hp	100	28	800	10000	41mm	25	pvdf	100	1200 cps	哈氏合金	〈1.8
	hd-e2-v ptfe-□	165	10	800	10000	50mm	25	ptfe	130	1000 cps	哈氏合金	〈1.8
	hd-e2-v ptfe-□hp	100	28	800	10000	50mm	25	ptfe	130	1200 cps	哈氏合金	〈1.8
防爆电机 220v 50hz	hd-ex2-v al-□	165	10	800	10000	41mm	25	al 铝合金	100	1000 cps	ss304	〈1.8
	hd-ex2-v al-□hp	100	28	800	10000	41mm	25	al 铝合金	100	1200 cps		〈1.8
	hd-ex2-v ss304-□	165	10	800	10000	42mm	25	不锈钢ss304	100	1000 cps	ss316l	〈1.8
	hd-ex2-v ss304-□hp	100	28	800	10000	42mm	25	不锈钢ss304	100	1200 cps		〈1.8
	hd-ex2-v ss316l-□	165	10	800	10000	42mm	25	不锈钢ss316l	100	1000 cps	ss316l	〈1.8
	hd-ex2-v ss316l-□hp	100	28	800	10000	42mm	25	不锈钢ss316l	100	1200 cps		〈1.8
	hd-ex2-v ppht-□	165	10	800	10000	41mm	25	pp	80	1000 cps	ss316l 哈氏合金	〈1.8
	hd-ex2-v ppht-□hp	100	28	800	10000	41mm	25	pp	80	1200 cps		〈1.8
	hd-ex2-v pvdf-□	165	10	800	10000	41mm	25	pvdf	100	1000 cps	哈氏合金	〈1.8
	hd-ex2-v pvdf-□hp	100	28	800	10000	41mm	25	pvdf	100	1200 cps		〈1.8
	hd-ex2-v ptfe-□	165	10	800	10000	50mm	25	ptfe	130	1000 cps	哈氏合金	〈1.8
	hd-ex2-v ptfe-□hp	100	28	800	10000	50mm	25	ptfe	130	1200 cps		〈1.8
防爆气动马达 (供气压力4-7 bar)	hd-a1 al-□	100	7	370	9500	41mm	25	al 铝合金	100	300 cps	ss304	〈1.8
	hd-a1 al-□hp	60	13	370	9500	41mm	25	al 铝合金	100	700 cps	ss304	〈1.8
	hd-a1 ss304-□	100	7	370	9500	42mm	25	不锈钢ss304	100	300 cps	ss316l	〈1.8
	hd-a1 ss304-□hp	60	13	370	9500	42mm	25	不锈钢ss304	100	700 cps	ss316l	〈1.8
	hd-a1 ss316l-□	100	7	370	9500	42mm	25	不锈钢ss316l	100	300 cps	ss316l	〈1.8
	hd-a1 ss316l-□hp	60	13	370	9500	42mm	25	不锈钢ss316l	100	700 cps	ss316l	〈1.8
	hd-a1 ppht-□	100	7	370	9500	41mm	25	pp	80	300 cps	ss316l 哈氏合金	〈1.8
	hd-a1 ppht-□hp	60	13	370	9500	41mm	25	pp	80	700 cps	ss316l 哈氏合金	〈1.8
	hd-a1 pvdf-□	100	7	370	9500	41mm	25	pvdf	100	300 cps	哈氏合金	〈1.8
	hd-a1 pvdf-□hp	60	13	370	9500	41mm	25	pvdf	100	700 cps	哈氏合金	〈1.8
	hd-a1 ptfe-□	100	7	370	9500	50mm	25	ptfe	130	300 cps	哈氏合金	〈1.8
	hd-a1 ptfe-□hp	60	13	370	9500	50mm	25	ptfe	130	700 cps	哈氏合金	〈1.8

备注：以上产品型号中“□”泵管的长度(长度有700mm、1000mm、1200mm、1500mm)，塑料泵型如需选用hc(哈氏合金)泵轴需另外提出，详情咨询上海邦泉泵业制造有限公司，咨询电话：021-57648032。

其他相关泵：气动隔膜泵、隔膜计量泵选型参考。
